서 론

최근, 카본나노튜브(CNT)를 강화재로 한 Al기 복합재료 의 제조에 관한 연구가 많은 주목을 받고 있다[1, 2]. CNT 는 기존의 복합재료용 강화재에 비해 우수한 강도, 탄성, 전기 및 열전도도 등을 가지고 있으므로, 방열용 IT부품소 재 및 탄소나노튜브/금속 나노복합재료를 제조하는 경우, 금속기지가 갖는 고인성 및 가공성과의 상승 작용으로 인 해 기존의 소재보다 뛰어난 성능의 복합재료의 개발에 유 망한 강화재로서 크게 기대된다. 그러나 지금까지의 CNT/ Al 복합재료의 제조에 대한 대부분의 연구는 가압 소결 등 1차 고화 후에 열간 압출 등 2차 가공공정이 필요한 전 통적인 방법을 채택하고 있어 여전히 제조단가 등 생산성 의 한계를 가지고 있다. 이와 같은 생산성의 한계를 극복 하는 하나의 대체 프로세스로서 분말시스압연(powder-insheath rolling, PSR)법[3-9]을 고려할 수 있다. PSR법이란 금속제 튜브 안에 모상 및 강화재의 복합분말을 충진하여 양 끝단을 봉한 후에 압연함으로써 분상강화 복합재료를 제조하는 공정을 말한다. 이 방법은 연속생산이 가능한 압 연 공정만으로 간편하게 복합재료를 제조할 수 있는 장점 이 있다. 또한 혼합분말의 조합과 사용하는 피복재로 사용 하는 금속튜브의 종류를 다양화할 수 있다는 장점이 있다. 특히, 피복재의 경우, 사용하는 튜브의 재질에 따라 복합 분말에 가해지는 소성변형량이 달라질 수 있으므로 피복 재의 재질은 복합재료의 특성에 큰 영향을 미칠 것으로 예상된다. 본 연구팀은 지난 연구에서 6061 알루미늄 튜 브[8], SUS304 튜브[9]를 피복재로 사용하여 CNT/Al 복합 재료를 성공적으로 제조하여 그 특성을 평가한 바 있다. 또 한, SUS304 튜브의 경우 소성가공성의 한계로 인하여 최 대 압연 압하량에 한계가 존재하였다. 본 연구는 그 후속 연구로 구리 튜브를 피복재로 한 분말시스압연법으로 CNT/Al 복합재료를 제조하였으며 미세조직 및 기계적 특 성을 조사하여 이전 연구의 결과와 비교 평가하였다.

실험방법

2.1. 시편준비

그림 1에 PSR법의 간단한 제조공정 모식도를 나타내었 다. 본 연구에 사용된 알루미늄분말은 이전 연구[9]와 동 일한 것으로, 순도가 99.5%로 아토마이즈법에 의해 제조 되었으며 평균 크기가 150 μm이었으며, 강화재인 CNT는 순도가 95%이상이며 직경이 20 nm, 길이가 10 μm인 다 중벽 구조의 CNT를 사용하였다. Al분말과 CNT강화재의 혼합분말은 CNT의 체적분율이 1, 3, 5 vol.%가 되도록 한 후, 고에너지 볼밀공법을 이용하여 Al-CNT 복합 분말을 제조하였다. 고에너지 볼밀은 attrition mill 장치를 사용하 여 순수 Al분말과 CNT(0, 1, 3, 5 vol.%)를 환원 분위기에 서 회전 속도비 400 rpm에서 6 시간동안 기계적인 혼합 을 하였다. 사용한 볼의 재질은 스테인리스 볼이며, 볼과 구리분말의 질량비는 15:1이고 분말의 응집을 방지하기 위하여 1 wt.%의 스테아르산을 첨가하였다. 피복(sheath) 재료로는 외경 30 mm, 살 두께 2 mm, 길이 150 mm인 구리 튜브를 사용하였다. 구리튜브는 순도가 99.5%인 경 기동파이프(주) 제품이며, 구입 후 600°C에서 1시간 동안 어닐링한 후 시스재료로 사용하였다. 시스압연은 이전 연 구와 동일한 방법으로 혼합분말을 tap filling 하여 구리튜 브에 충진하여 핸드 프레스기로 양 끝단을 봉한 후, 롤 직 경 150 mm의 2단 압연기로 평균압하율 약 30%로 7회의 다패스(multi-pass) 냉간압연하여 최종 두께 2 mm까지 줄 여 1~5%CNT/Al복합재료를 제조하였다. 본 연구에서의 총압하율은 93.3%로 지난 연구의 총압하율 73.5%에 비해 훨씬 높은 것으로 구리 튜브의 소성변형성이 우수하기 때 문에 가능했던 결과이다.

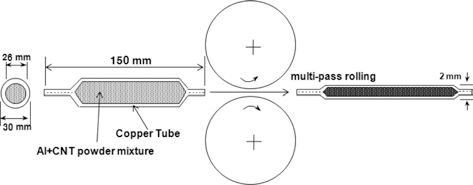

Fig. 1.

Schematic illustration showing the fabrication procedure of CNT/Al composite by powder in sheath rolling.

2.2. 시험 및 특성분석

제조한 복합재료의 상대밀도는 아르키메데스법을 이용 하여 측정하였으며, 경도 시험은 비커스 경도로 하중 50 g 으로 10초간 유지하여 측정하였다. 복합재료의 미세조직 은 압연방향과 수직인 면(RD면)을 연마지 및 다이아몬드 현탁액으로 기계연마한 후 에칭용액(HF:H₂O=1:9)으로 10~15초 동안 화학 부식하여 광학현미경으로 관찰하였다. 또한, 제조한 복합재료에 대하여 상온에서 인장시험을 실 시하였다. 시험편은 표점거리 25 mm, 폭 6 mm로 인장축 이 압연방향과 일치하도록 방전가공기로 잘라 판상 인장 시편을 제작하여 실시하였다.

결과 및 고찰

그림 2는 PSR법에 의해 제조한 복합재료의 RD면의 폭 방향의 끝단부위에서 두께방향으로 관찰한 광학현미경 조 직사진을 나타낸 것이다. 그림에서와 같이 CNT가 함유되 어 있지 않은 알루미늄 분말성형체는 충분히 고화가 잘 진행되어 있으며, 또한 폭 방향으로 결정립들이 연신되어 있음이 관찰된다. 이것은 양쪽 끝단 부위까지 압연에 의한 소성변형이 충분이 이루어져 분말의 고화가 순조롭게 진 행된 것을 잘 나타내 준다. 복합재료의 경우에도 CNT와 알루미늄의 복합분말의 고화가 비교적 순조롭게 진행되어 그림 2(b)~(d)와 같이 1, 3, 5 vol%CNT/Al 복합재료에서 매 우 치밀한 미세조직을 나타내었다. 다만, 3, 5 vol%CNT/Al 복합재료의 경우는 화살표로 표시한 것과 같이 몇 가지 형태의 공동(void)이 부분적으로 관찰되기도 하였다. 이것 은 CNT함량 증가에 따른 분말간의 소성유동성 저하로 인 해 끝단 부위에서 분말간의 결합이 다소 미흡하였기 때문 인 것이라 사료된다.

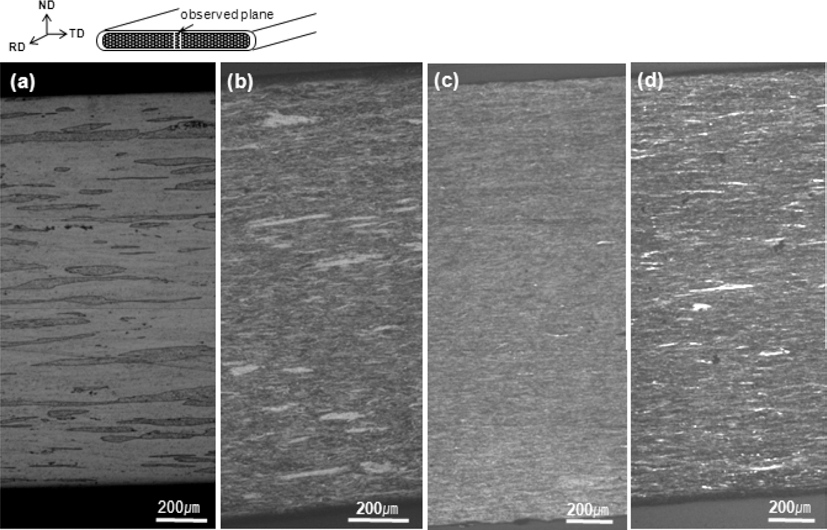

Fig. 2.

Optical micrographs observed at a side part of plane perpendicular to rolling direction(RD plane) of pure aluminum powder compact (a) and 1 (b), 3 (c), 5% (d) CNT/Al composites fabricated by powder in sheath rolling.

그림 3은 PSR법에 의해 제조한 복합재료의 RD면의 폭 중앙부위의 두께방향으로의 광학현미경 조직사진을 나타 낸 것이다. 그림에서와 같이 중앙부위에서는 분말간의 치 밀화가 끝단에 비해 더 크게 진전되어 더욱 건전한 복합 재료가 제조되었음을 알 수 있다. 또한 폭 방향으로의 변 형이 끝단 부위에 비해 더욱 증가하여 폭 방향으로 연신 된 미세조직 이방성이 선명하게 관찰되며, 3, 5 vol%CNT/ Al 복합재료에서도 공동이 거의 발견되지 않았다.

Fig. 3.

Optical micrographs observed at center of plane perpendicular to rolling direction (RD plane) of pure aluminum powder compact (a) and 1 (b), 3 (c), 5% (d) CNT/Al composites fabricated by powder in sheath rolling.

그림 4는 PSR법에 의해 제조한 복합재료의 CNT함량 증가에 따른 상대밀도의 변화를 나타낸 것이다. 그림에서 와 같이 상대밀도는 알루미늄 분말성형체에서 거의 100% 를 나타내지만 CNT 함량이 증가할수록 매우 조금씩 감소 하는 경향을 나타내었다. 이와 같은 CNT 함량의 증가에 따른 상대밀도의 감소는 이전 연구[9]에서도 언급한 것과 같이, 압연과정 중 피복재의 변형저항 증가로 인한 분말간 결합 미흡, CNT 응집체에 존재하는 공동, 그리고 복합분 말의 소성유동성의 저하 등으로 인한 공극률 증가 때문이 라 사료된다.

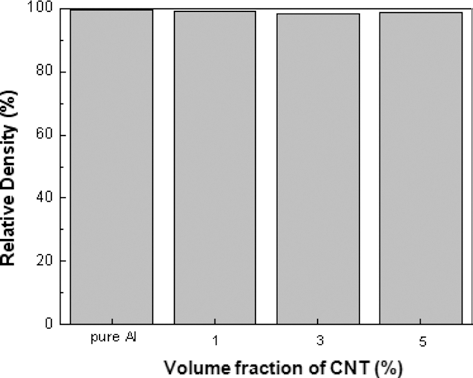

Fig. 4.

Relative density of pure aluminum powder compact and CNT/Al composites fabricated by powder in sheath rolling.

그림 5는 인장시험으로 얻은 공칭응력-공칭변형량 곡선 을 나타낸 것이다. 그림과 같이, 알루미늄 분말성형체의 경우, 인장 강도는 137 MPa로 비교적 낮고 균일연신율보 다 국부연신율(local elongation)이 큰 다소 특이한 곡선을 나타내었다. 그러나 CNT가 참가된 복합재료의 경우, 연신 율은 다소 감소하였으나 400 MPa이상의 큰 인장강도를 나타내었다. 특히, 5%CNT/Al복합재료의 경우, 알루미늄 분말성형체의 약 3배인 409 MPa의 인장강도를 나타내었 다. 여기서 CNT첨가로 인한 큰 강도 증가는 다음과 같은 3가지가 주요요인이라 사료된다. 첫째, 첨가된 CNT 자체 에 의한 강화 효과, 둘째, 볼 밀링시 CNT의 존재로 인해 부가적으로 가해지는 Al분말의 가공경화 효과, 셋째, 다패 스 압연시 CNT의 존재로 인해 부가적으로 가해지는 Al분 말의 가공경화 및 조직미세화 효과 등이다. 그리고 CNT 함량 증가에 따른 강도 증가 효과는 그리 크지 않았는데 이것은 비교적 높은 공극률과 과다한 가공경화로 인한 소 성불안정성이 주요요인이라 사료되며, 3, 5%CNT/Al복합 재료의 다소 비정상적 공칭응력-공칭변형량 곡선에서도 나타나 있다.

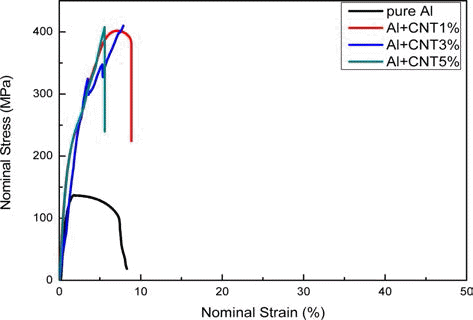

Fig. 5.

Nominal stress-nominal strain curves of pure aluminum powder compact and CNT/Al composites fabricated by powder in sheath rolling.

그림 6은 알루미늄 분말성형체 및 CNT/Al 복합재료의 인장파단면을 나타낸 것이다. 알루미늄 분말성형체는 그 림과 같이 전형적인 등축 입내딤플 파단면을 나타낸다. 그 러나 CNT/Al 복합재료의 경우는 전단방향으로 늘어나고 뭉개진 딤플의 형태를 가진 방향성 있는 입내전단파괴 모 양을 나타내었다.

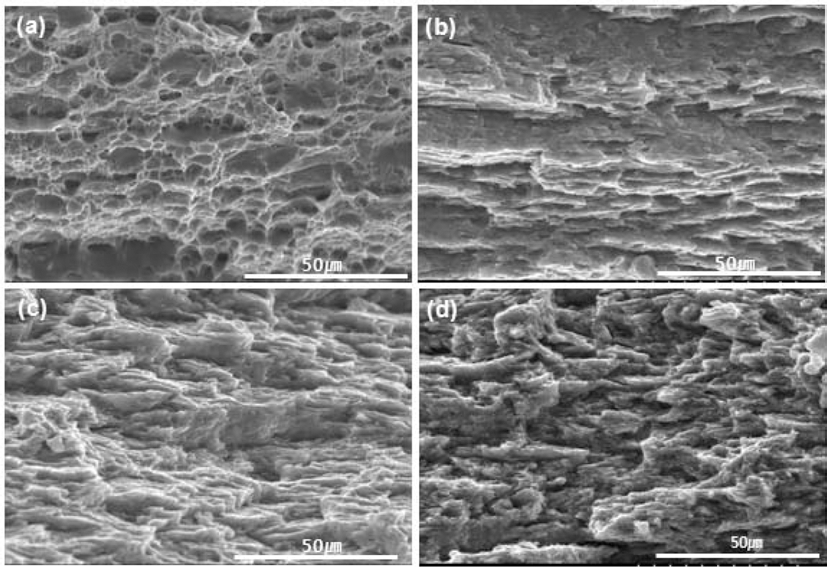

Fig. 6.

Tensile fracture surfaces of pure aluminum powder compact (a) and 1 (b), 3 (c), 5% (d) CNT/Al composites fabricated by powder in sheath rolling.

그림 7은 RD면에서 폭 방향으로 측정한 비커스 경도분 포 변화[그림 7(a)]와 평균경도[그림 7(b)]를 나타낸 것이 다. 그림 7(a)에서와 같이 알루미늄 분말성형체와 CNT/Al 복합재료 모두 폭 방향으로 비교적 균일한 경도분포를 나 타내었다. 이것은 피복재를 SUS304를 사용했던 지난 연 구[9]의 결과(3, 5%CNT/Al복합재료의 경우 매우 불균일 한 경도분포를 나타내었음)와 다소 다른 결과이다. 이것은 구리 튜브 사용으로 인한 총압하율 증가가 튜브내의 분말 의 유동을 원활하게 한 것과 복합분말간의 고른 소성변형 을 촉진시켜 경도의 불균일성을 해소하였기 때문으로 해 석된다. 또한, 그림 7(b)에 나타나 있는 것과 같이, 평균 경 도는 1%의 CNT 첨가로 크게 증가하였고, 그 후에도 CNT 함량이 증가할수록 경도가 점차적으로 증가하여 5%CNT/ Al복합재료의 평균경도는 128 Hv로 알루미늄 분말성형체 의 40 Hv에 비해 3배 이상의 경도값 증가를 나타내었다. 그림 8은 본 연구의 평균 경도값을 이전 연구 결과[9]와 비교하여 나타낸 것이다. 그림에서와 같이 피복재로 구리 튜브를 사용한 것이 SUS304튜브에 비해 모든 복합재료에 서 약간씩 높은 경도값을 나타내었다. 이와 같은 결과는 튜브 재질 자체의 효과 보다는 총압연압하율 증가로 이해 분말상호간의 결합이 원활이 이루어 진 것과 모재인 알루 미늄의 조직 미세화 및 가공경화로 인한 경도증가 효과가 중첩된 것이 그 주요 원인이라 사료된다. 즉, 본 연구의 경 우 총압하율이 93.3%(상당변형량: 2.66)로 이전 연구 (SUS304 튜브)[9]의 총압하율 73.5%(상당변형량: 1.33)에 비해 약 20%정도 높았으며, 상당변형량으로는 약 2배 더 높은 변형량이 부가되었기 때문이라 사료된다. 이것은 분 말시스압연에 있어서, 피복재의 재질에 따라 부가할 수 있 는 변형량에 차이가 있으며 그로 인해 복합재료의 기계적 특성에도 큰 영향을 미칠 수 있음을 잘 나타내 준다고 할 수 있다.

Fig. 7.

Vicker's hardness distribution in width direction (a) and the average hardness (b) of pure aluminum powder compact and CNT/Al composites fabricated by powder in sheath rolling.

Fig. 8.

Comparison of average Vicker's hardness of pure aluminum powder compact and CNT/Al composites fabricated by powder in sheath rolling between this study and previous study.

결 론

구리 튜브를 이용한 분말시스압연법으로 CNT 강화 알루 미늄기 복합재료를 제조하여 특성을 분석한 결과, 다음과 같 이 결론 내릴 수 있다. 첫째, 상대밀도가 98% 이상의 건전 한 CNT 강화 Al기 복합재료를 제조할 수 있었다. 둘째, 제 조한 CNT/Al 복합재료의 강도는 CNT 함량 증가에 따라 증 가하였으며, 5 vol.% 첨가 시 알루미늄 분말성형체에 비해 약 3배 증가한 409 MPa의 인장강도를 나타내었다. 셋째, 구 리튜브를 피복재로 한 본 연구에서 SUS304튜브를 피복재로 한 지난 연구에 비해 우수한 경도를 나타내었다. 이것은 구 리튜브의 우수한 소성변형능에 의한 총압하율 증대로 혼합 분말간 결합력이 향상한 것과 조직 미세화 및 전위밀도 향 상에 의한 가공경화에 기인한다.
