서 론

최근 국내 관련산업에서 가스터빈의 국산화를 위한 개 발이 진행되면서 관련부품에 사용되는 금속소재를 가공하 기 위한 절삭공구의 개발수요도 증가하고 있다. 항공용 혹 은 발전용 가스터빈의 부품으로 Ti-계와 Ni-계 금속이 사 용되는데 특히 고온부에 적용되는 Ni-계 내열초합금 (HRSA, Heat Resistant Super-Alloy)은 고융점, 고경도, 고 온 내식성 등의 우수한 특성을 지니며 고온 구조소재로 널리 사용된다[1]. 내열초합금은 고경도, 저열전도도 등의 물리적 특성으로 인해 일반적인 금속 소재에 비해 절삭가 공이 어려운 난삭재로 분류되며[2] 이 소재를 절삭가공하 기 위해 코팅초경, 세라믹스, cBN 등 다양한 소재의 절삭 공구가 산업적으로 이용되고 있다. 특히 내열초합금 절삭 용으로 사용되는 세라믹스 소재로는 SiAlON, Al₂O₃-SiCw 복합체 등이 있다[1, 3, 4]. 이 중 SiAlON 세라믹스의 경 우에는 β-SiAlON, α-SiAlON의 상비를 조정하여 파괴인 성과 경도 등의 물성을 제어하거나 TiN, SiC 등 경질상을 분산시켜 내마모 특성 등을 향상시키는 방법이 산업에 적 용되고 있다[4, 5].

SiAlON은 Si-Al-O-N 계의 질화물-산화물 간의 고용상 으로 1970년대 β-Si₃N₄의 소결을 위해 Al₂O₃ 등의 산화물 을 소결조제로 고용화하여 제조하면서 개발된 세라믹스 소재이다[6-8]. β-Si₃N₄의 Si-N 결합을 Al-O 결합으로 치 환한 것이 β-SiAlON으로 알려져 있으며 일반식 Si6- zAlzOzN8-z으로 표현된다. β-SiAlON에서 Si-N 결합이 Al- O결합에 의해 치환되는 정도를 의미하는 z 값이 커질수록 SiAlON에서 Al₂O₃의 특성인 고온에서의 화학적 안정성이 증가하는 것으로 알려져 있다[4]. α-SiAlON은 Me-Si-Al- O-N 계에서 금속 Me 이온으로 안정화된 SiAlON의 또 다 른 상으로 Me 이온으로는 Li, Mg, Ca와 Y, Yb와 같은 희토 류(RE, Rare-Earth) 이온 등이 알려져 있다[7]. α-SiAlON은 Mep+ 이온으로 안정화되는 경우에 일반식을 Me_mSi_12-(pm+n)Al_pm+nO_nN_16-n과 같이 쓸 수 있으며 n(Si+N)이 n(Al+ O)로 치환됨과 동시에 pmSi⁴⁺가 pmAl³⁺와 mMe^p+로 치환 되는 두 가지 기구가 존재한다.

SiAlON 세라믹스의 경우 Si₃N₄, AlN과 같은 질화물과 소결조제로 SiO₂, Al₂O₃의 산화물 및 희토류 산화물 등을 혼합하여 임시액상소결(Transient liquid sintering)을 통해 치 밀화되는데 반응가스압소결(Reactive gas-pressure sintering) 이 대표적인 치밀화방법 중 하나이다[9, 10]. 반응소결을 통해 치밀화된 SiAlON 세라믹스의 미세구조 내에는 β- SiAlON, α-SiAlON, 입계상(IGP, Inter-granular phases)이 존재하는데 각 상의 비율이나 입자형상, IGP 내의 비정질 상, 결정상의 비율 등이 SiAlON 세라믹스의 기계적, 화학 적, 열적 특성을 결정하는 것으로 알려져 있다[8, 11].

본 연구에서는 희토류 산화물 Yb₂O₃를 소결조제로 사용 하여 반응소결을 통해 β-SiAlON이 주요 구성상을 이루는 SiAlON 세라믹스를 제조하고 소결온도에 따른 치밀화거 동과 상형성, 미세구조 등을 고찰하고 기계적 특성으로 경 도를 평가하여 본 소재의 공구로서의 적용가능성을 고찰 하였다.

실험 방법

본 연구에서는 내열초합금 절삭공구용 SiAlON 세라믹 스 소재개발을 위해 Si₃N₄-AlN-Al₂O₃ 계에 희토류 산화물 Yb₂O₃를 소결조제로 첨가하고 소결온도를 달리한 가스압 소결을 통해 소결체를 제조하고 치밀화거동, 상형성, 미세 구조와 기계적 물성을 평가하였다.

Yb_m/3Si_12-(m+n)Al_m+nO_nN_16-n (m=0.3, n=1.9, 2.3, 2.7)의 세 조성을 지니도록 Si₃N₄(SN-E10, UBE Ind., Japan, 0.5 μm), Yb₂O₃(YBO01PB, Kojundo Chemical Laboratory Co., Ltd., Japan, 99.9%(3N)), Al₂O₃(AES-11, Sumitomo Co., Japan, 0.5 μm), AlN(H grade, Tokuyama, Japan, 1.07 ~ 1.17 μm)를 원료로 사용하여 표 1의 조성에 따라 칭량 하였다. 본 연구에서 사용된 세 조성은 소결조제로 사용된 Yb₂O₃의 첨가량을 동일하게 하면서 원료조성의 Si/Al 비 혹은 O/N 비를 변경한 조성으로 택하였다. 칭량한 혼합분 말에 분산제로 NH₄OH와 triethylamine를 용매에 대하여 2 vol.%, 4 wt.%씩 첨가하고 유기결합제로 PEG #4000을 원 료 대비 4 wt.%씩 첨가하였다. 용매로는 비수계 무수에탄 올(Anhydrous ethanol, Daejung Chem. & Metals, Korea, 99.9%)을 사용하고 직경 10 mm 알루미나 볼을 사용하여 24 시간동안 볼밀링하였다. 원료 중 Si₃N₄, AlN 등의 질화 물 분말은 혼합공정에서 물을 사용하면 가수분해될 가능 성이 있으므로 무수에탄올을 사용하였다[1, 3]. 혼합공정 후 슬러리를 건조시키기 위한 방법으로 구형의 분말과립 을 얻어 프레스 시 성형밀도를 높임으로써 소결밀도까지 향상시키기 위해 분무건조 공정(Mini spray dryer, B-290, BUCHI, Switzerland)을 사용하였다. 분무건조 공정의 조 건변수로는 아토마이징 가스(Atomizing gas)의 종류와 유 속, 슬러리의 조성, 슬러리 주입 속도, 챔버 내 온도 등이 있다. 이 중에서 입도에 직접적으로 영향을 주는 요인은 아토마이징 가스의 유속과 슬러리의 조성 및 주입 속도로 알려져 있어 세 변수의 제어를 통해 진행한 예비실험의 결과에 따라 분산제와 바인더를 앞서 언급한 것과 같이 정하였다. 아토마이징 가스는 질화물의 산화를 방지하기 위해 고순도 질소가스를 사용하고 유속은 40 mL/min, 슬 러리의 주입속도는 9 mL/min로 하여 분무건조를 진행하 였다. 성형시편은 1.3 tonf/cm²의 성형압력으로 일축가압성 형하여 제조하고 450°C에서 30 분동안 열처리하여 유기바 인더를 제거하였다. 치밀화는 가스압소결(GPS, Gas pressure sintering)를 이용하여 10 atm의 N₂ 가압분위기에 서 분당 5°C의 속도로 승온하고 1780/1800/1820°C의 세 소결온도에서 90 분동안 유지하여 진행하였다.

Table 1

Compositions of SiAlON ceramics used in this study

	m	n	x (=m/3)	Compositions (YbxSi12-(m+n)Alm+nOnN16-n)	wt.%				Total
					Yb2O3	Si3N4	AlN	Al2O3
A	0.30	1.90	0.10	Yb0.1Si9.8Al2.2O1.9N14.1	3.40	79.04	7.31	10.26	100
B	0.30	2.30	0.10	Yb0.1Si9.4Al2.6O2.3N13.7	3.40	75.76	8.24	12.60	100
C	0.30	2.70	0.10	Yb0.1Si9Al3O2.7N13.3	3.39	72.49	9.18	14.93	100

소결을 마친 시편의 두께와 직경에 대하여 성형체의 그 것과 비교하여 아래 식을 이용하여 수축률을 계산하고 치 밀화정도를 평가하였다.

수축률(%)=Lo−LLo

• (L_o: 초기 길이,

• L: 소결 후 길이)

제조한 SiAlON 세라믹스의 상분석을 위해 XRD(X-ray diffractometer, D/MAX-2500/PCP, Rigaku, Japan)로 40 kV, 100 mA의 조건에서 분당 5°의 스캔속도로 결정구조를 분 석하고 단면연마한 시편으로 주사전자현미경(Scanning Electron Microscope, JSM-6390, JEOL, Japan)의 BSE (Back-scattered electron) mode를 이용하여 단면 미세구조 를 관찰하였다. SiAlON 소결시편의 기계적 특성으로는 로크웰 경도계(HR-521, Mitutoyo, Japan)를 HRA scale로 설정하여 KS M ISO 6508 의 규격에 규정된 절차에 따라 경도를 평가하였다.

결과 및 고찰

본 연구에서는 Si₃N₄-AlN-Al₂O₃ 계에 소결조제로 희토 류 산화물인 Yb₂O₃를 소량첨가하고 소결온도를 달리한 가스압소결을 통해 SiAlON 소결체시편을 제조하고 치밀 화거동, 상형성, 미세구조와 기계적 물성을 평가하였다.

그림 1에는 가스압소결 온도에 따른 시편의 두께와 직 경의 성형체 대비 수축률 데이터와 아르키메데스법으로 측정한 겉보기 밀도 값의 그래프를 보였다. 질화물 세라믹 스의 경우에 가스압소결로 제조하더라도 소결과정 중에 형성된 액상의 이동이나 로분위기와 평형질소압에 의한 질소의 출입으로 표면층이 내부와 다른 미세구조를 보일 수 있다. 이를 방지하기 위해서 탈지한 성형시편을 로내에 질화규소 분말에 묻어서 가스압소결을 진행하였다. 원료 조성에 Al₂O₃, Yb₂O₃ 등의 산화물이 1700°C 이상에서 액 상을 형성하는 것으로 알려져 있고[11] 본 연구에서는 1780/1800/1820°C의 세 소결온도에서 90 분동안 소결을 진행하였다. 그림 1의 (a), (b)에서 확인할 수 있듯이 소결 온도가 증가함에 따라 수축률이 증가하는 경향을 보였으 며 치밀화 또한 소결온도가 높아질수록 향상된 것으로 나 타났다. 일반적인 완전 치밀화된 Si₃N₄나 SiAlON 소결체 의 수축률은 20% 정도로 알려져 세 가지 온도에서 소결한 시편 중 1820°C 소결시편에서 대략 ~20%의 가장 높은 수축 률 결과를 얻었다. 그림 1(c)는 소결온도에 따라 측정한 겉 보기 밀도 값으로 1820°C 소결체의 밀도가 3.0~3.15 g/cm³ 으로 가장 높은 값을 나타냈다. SiAlON의 경우 각 원료분 말이 반응소결을 통해 β-SiAlON, α-SiAlON, 입계상의 복 합체 조직을 이루므로 이론밀도를 계산하는 것이 어려워 겉보기 밀도로부터 상대밀도를 구하는 것은 불가능하고 수축률과 겉보기 밀도로부터 치밀화 정도를 추정할 수 있 다. 수축률과 겉보기 밀도의 측정결과로 미루어 볼 때 치 밀한 구조를 가져 절삭공구로써의 기능을 할 것으로 예상 되는 1820°C에서 소결한 시편에 대해서 기공상태를 관찰 하기 위한 미세구조 분석을 진행하였다. 그림 2에 1820°C 에서 90 분동안 가스압소결을 진행한 Yb_m/3Si_12-(m+n)Al_m+nO_n N_16-n (m=0.3, n=1.9, 2.3, 2.7)의 소결체 단면미세구조를 보 였다. 그림에서 알 수 있는 바와 같이 소결체 단면미세구 조에서 기공은 거의 관찰되지 않았으며 본 연구에서 사용 한 조성의 경우, 10 atm의 N₂ 가압분위기에서 분당 5°C의 속도로 승온하여 1820°C에서 90 분동안의 가스압소결을 통해 완전 치밀화된 SiAlON 세라믹스를 제조할 수 있었 음을 확인하였다.

Fig. 1

Shrinkage data and apparent density of gas-pressuresintered SiAlON ceramics with sintering temperature; (a) thickness shrinkage, (b) diameter shrinkage and (c) apparent density.

Fig. 2

SEM micrographs of SiAlON ceramics sintered by gaspressure sintering at 1820°C for 90 min. under 10 atm of N₂; (a) A, (b) B and (c) C.

그림 3에 희토류를 포함한 Si₃N₄-AlN-Al₂O₃-RE₂O₃계 세 라믹스의 Janecke prism 상의 α-, β-SiAlON의 상형성 영 역을 표시하였다[11]. 그림 3에서 나타난 바와 같이 첨가 된 희토류의 종류에 따라 REN-AlN과 AlN-Al₂O₃의 비율 과 Al-O, Al-N의 결합 비율이 달라져 α-SiAlON의 상영역 이 달라지는 것을 알 수 있다. 특히 소결조제로 Yb₂O₃가 첨가된 경우에는 1950°C 결과에서 다른 종류의 희토류 산 화물인 Nd₂O₃, Y₂O₃에 비해서 α-SiAlON의 상영역이 보 다 넓은 것을 알 수 있다. 이를 그림 3(b)에 표시된 조성 A-C의 위치와 함께 고려해 보면 본 연구에서 사용된 조성 이 α-SiAlON의 조성영역과는 벗어난 조성영역임을 알 수 있다. 반응소결을 통해 제조되는 SiAlON은 원료조성이 Janecke prism 상의 한 점으로 나타나지만 소결조건을 통 해 설정되는 열역학적으로 안정한 β-SiAlON, α-SiAlON, 입계상의 비율로 나타나게 된다. 또한 입계상의 경우에도 결정상과 비정질상으로 나타나 열역학적으로 안정한 상비 율을 계산하는 것이 상당히 어려운 것으로 알려져 있다[12].

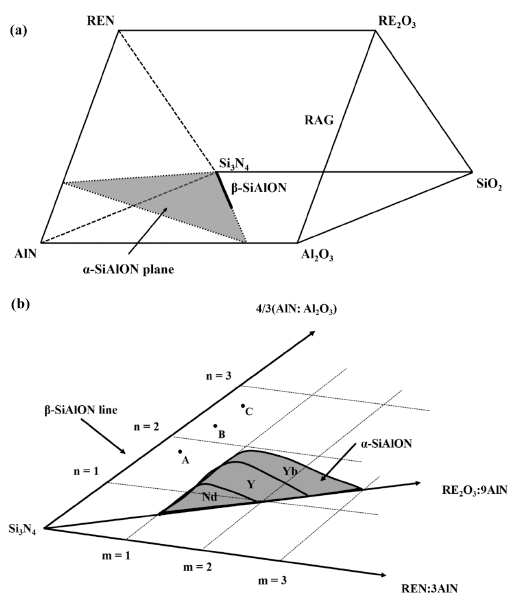

Fig. 3

(a) Janecke prism with α-SiAlON plane β-SiAlON line highlighted[11] and (b) α-SiAlON single phase region highlighted at 1950°C (m: the rare earth amount or the number of Al-N bonding, n: the oxygen amount or the number of Al-O bonding)[12].

그림 4는 소결온도에 따른 Yb_m/3Si_12-(m+n)Al_m+nO_nN_16-n (m=0.3, n=1.9, 2.3, 2.7) 세라믹스 소결체의 X-선 회절 분 석결과이다. 앞서 그림 3에서 확인한 바와 유사하게 본 연 구에서 사용한 세 조성 모두 α-SiAlON 상은 거의 존재하 지 않고 β-SiAlON 상이 주를 이루며 설계조성에 Si 양이 상대적으로 많은 조성에서만 약간의 α-SiAlON 상이 나타 났다. α-SiAlON 경우에도 1780°C 소결체에서만 α-/β- SiAlON 이 동시에 존재하였는데 Al 첨가량 혹은 설계조 성에서의 n 값이 증가할수록 소결체에서 α-SiAlON 의 양 이 감소하는 경향을 보였다. 또한, 1800°C, 1820°C에서 소 결한 시편은 1780°C에 비해 α-SiAlON 상이 확연히 감소 한 것이 관찰되며 조성에 관계없이 β-SiAlON이 주로 나 타나는 상형성거동을 보였다.

Fig. 4

X-ray diffraction patterns of SiAlON ceramics sintered by gas-pressure sintering at; (a) 1780°C, (b) 1800°C and (c) 1820°C.

그림 5는 주사전자현미경의 BSE(Back-scattered electron) 모드로 관찰한 1820°C에서 완전치밀화된 SiAlON 세라믹 스의 단면미세구조를 보였다. SEM/BSE 모드에서 이미지 상의 콘트라스트는 해당 미세영역의 평균원자량에 비례하 므로 밝은 콘트라스트일수록 중원소가 분포하는 것을 알 수 있다. 그림 5에 보인 미세구조는 조성에 관계없이 검은 콘트라스트의 분산입자와 흰 콘트라스트의 기지상이 분포 되어 있으며 그림 4의 XRD 결과와 함께 고려하면 검은 β-SiAlON과 흰 입계상으로 이루어진 것으로 사료되며 β- SiAlON이 주된 결정상임을 재차 확인할 수 있었다[4]. 또 한, β-SiAlON 혹은 α-SiAlON의 형상이 이방입성장을 일 으킨 입자형태인 경우 소재의 파괴인성 향상에 기여하는 것으로 알려져 있으나[12] 본 미세구조 분석결과에서는 β- SiAlON의 이방입성장을 확인할 수 없었다.

Fig. 5

SEM micrographs in BSE (back scattered electron) mode of SiAlON ceramics sintered by gas-pressure sintering at 1820°C for 90 min. under 10 atm of N₂; (a) A, (b) B and (c) C.

공구소재에서 주로 사용하는 경도측정법인 로크웰 경도 스케일 A로 측정한 1800°C와 1820°C에서 제조한 소결체 의 경도 값을 그림 6에 보였다. 우선 1780°C 로크웰경도 값 측정 시에 시편이 파손되어 경도의 측정이 불가능했으 므로 1780°C 소결체의 경도 값은 그림 6의 그래프에 나타 나 있지 않으며 1800°C와 1820°C에서 소결한 시편의 경 우 각각 78.8~83.6 HRA, 92.8~92.9 HRA의 경도값을 나타 내었다. 스케일 A로 측정한 소결시편의 로크웰 경도는 소 결온도가 높아질수록 증가하는 경향을 보였다. 이는 소결 체의 수축률이 소결온도에 따라 증가하는 것과 연관되며 특히, 1780°C 소결체의 경우 수축률이 가장 작게 나타났 으므로 기공이 세 온도의 소결체보다 많을 것으로 예상되 고, 이는 곧 측정이 불가할 정도로 낮은 경도를 갖고 있음 으로 드러났다. 즉, 치밀화가 완료되지 않아 내부에 기공 이 상당히 존재하는 1780°C와 1800°C 소결체로부터의 경 도값은 소재의 기계적 물성이라기 보다는 기공도의 반영 으로 사료된다. 1820°C 소결체는 세 온도 중에서 가장 높 은 경도 값을 가지는 것으로 나타났으며 기공이 없는 미 세구조와 가장 높은 수축률을 갖는 결과와 부합하는 것으 로 보여진다. 또한, 본 연구에서 사용된 조성 중 치밀화된 소결체의 경도값은 조성에 따른 차이를 구분할 수 없었다.

Fig. 6

Rockwell hardness values in HRA scale of SiAlON ceramics sintered by gas-pressure sintering at 1800°C and 1820°C for 90 min. under 10 atm of N₂.

결 론

본 연구에서는 Yb_m/3Si_12-(m+n)Al_m+nO_nN_16-n (m=0.3, n=1.9, 2.3, 2.7)의 세 조성을 지니도록 Si₃N₄-AlN-Al₂O₃ 계에 희 토류 산화물 Yb₂O₃를 소결조제로 첨가하고 소결온도를 달리한 가스압소결을 통해 소결체 시편을 제조하고 소결 거동, 상형성, 미세구조와 기계적 물성을 평가하였다. 직 경과 두께 수축률이 성형체와 비교하여 ~20%에 이르는 값을 지니며 미세구조상에 기공이 거의 사라진 치밀화된 소재를 1820°C의 가스압소결을 통해서 얻을 수 있었다. 상형성의 경우 1780°C 소결체에서만 α-/β-SiAlON 이 동 시에 존재하였는데 Al 첨가량 혹은 설계조성에서의 n값이 증가할수록 α-SiAlON 의 양이 감소하는 경향을 보였다. 완전 치밀화된 1820°C 소결체에서는 조성에 관계없이 β- SiAlON 과 입계상으로만 이루어진 미세구조를 보였으며 92.8~92.9 HRA의 경도값을 나타내었다. 본 연구를 통해 Yb-SiAlON 계에서 β-SiAlON 만 존재하는 소결체를 제조 하여 내열초합금 절삭공구용 사이알론 세라믹스 소재에 대한 기초정보를 확보하였다고 사료된다.

Acknowledgements

감사의 글

본 연구는 산업통상자원부의 미래성장동력 기술개발사 업의 첨단공구고도화(과제번호 10067065)의 연구비 지원 으로 수행되었으며 이에 감사드립니다.

• 1. E.O. Ezugwu, J. Bonney and Y. Yamane: J. Mater. Process. Technol.., (2003) 134 233.Article
• 2. E.O. Ezugwu: Int. J. Mach. Tools Manuf.., (2005) 45 1353.Article
• 3. N.C. Acikbas, H. Yurdakul, H. Mandal, F. Kara, S. Turan, A. Kara and B. Bitterlich: J. Eur. Ceram. Soc.., (2012) 32 1321.
• 4. N.C. Acikbas and O. Demir: Ceram. Int.., (2013) 39 3249.
• 5. B. Bitterlich, S. Bitsch and K. Friederich: J. Eur. Ceram. Soc.., (2008) 28 989.Article
• 6. Y.M. Chiang, D. Birnie III and W.D. Kingery, Physcal Ceramics- Principles for Ceramic Science and Engineering., John Wiley & Sons, (1997) 69.
• 7. V. Izhevskiy, L. Genova, J. Bressiani and F. Aldinger: J. Eur. Ceram. Soc.., (2000) 20 2275.Article
• 8. A. Rosenflanz: Curr. Opin. Solid State Mater. Sci.., (1999) 4 453.Article
• 9. H. Mandal: J. Eur. Ceram. Soc.., (1999) 19 2349.Article
• 10. M. Mitomo, R.J. Xie and N. Hirosaki: J. Korean Ceram. Soc.., (2006) 43 451.
• 11. A. Rosenflanz and I.W. Chen: J. Eur. Ceram. Soc.., (1999) 19 2325.Article
• 12. I.W. Chen and A. Rosenflanz: Nature., (1997) 389 701.ArticlePDF
